Belki bilenleriniz vardır; Esri’nin ArcGIS’i bir nevi AutoCAD’e entegre etmek için hazırlamış olduğu ArcGIS for AutoCAD kütüphanesi sayesinde, AutoCAD üzerinde kısmende olsa GIS tabanlı bazı çalışmalar yapmak mümkün olabiliyor. Tabi bunun için AutoCAD yazılımına ve Esrinin hazırlamış olduğu bu kütüphaneye sahip olmanız yeterli.
Eğer bilgisayarınızda AutoCAD programı yoksa ve öğrenci iseniz, Autodesk firması uzun bir süredir öğrenciler için student versiyon adı altında, yazılımlarına 4 yıllık ücretsiz lisans vermektedir. Bu ücretsiz lisansa http://students.autodesk.com/ adresine kayıt olarak sahip olabilirsiniz.

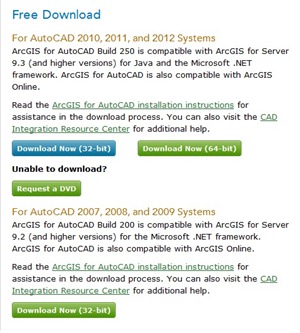

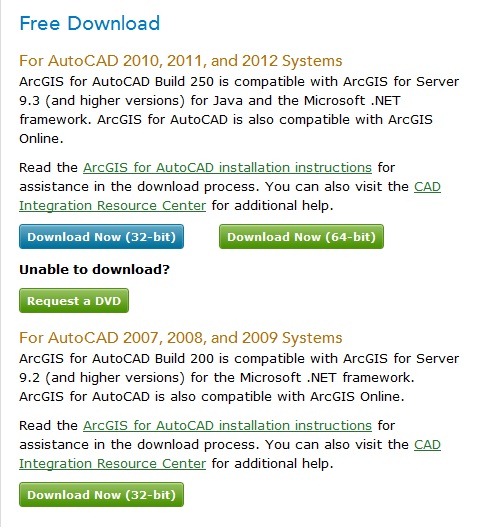

AutoCAD yazılımını bilgisayarımıza yükledikten sonra ArcGIS for AutoCAD kütüphanesini indirmek için http://www.esri.com/software/arcgis/arcgis-for-autocad/download.html adresinden Autocad yazılımımızın versiyonuna ve işletim sistemimizin özelliğine göre uygun bağlantıya tıklıyoruz (örneğin ben, AutoCAD 2012 ve işletim sistemi olarak da 32 bit işletim sistemi kullanıyorum). Bu noktada Esri sizden üye girişi isteyecektir. Mevcut bir kullanıcı kaydınız yok ise, açılan sayfada create an account sekmesine tıkladıktan sonra uygun alanları doldurarak kayıt olabilirsiniz.
Bilgisayarımıza indirdiğimiz .zip uzantılı dosya içerisindeki ArcGISforAutoCADDownloadx86.exe ‘yi yüklüyoruz. Yükleme işleminin ardından;
1- AutoCAD yazılımımızın ikonuna sağ tıklayarak yönetici olarak çalıştır diyoruz.
2- AutoCAD ‘in komut satırına NETLOAD yazıp Enter’a basıyoruz.
3- Karşımıza çıkan dosya açma penceresinde .Net kütüphanesini yüklediğimiz dizine gidiyoruz (Örneğin: C:\Program Files\ArcGIS for AutoCAD 250) ve ArcGISForAutoCAD.dll ‘ye çift tıklayoruz.

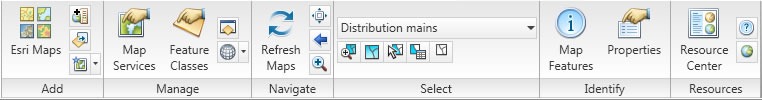

Eğer buraya kadar anlatılanların tümünü eksiksiz ve doğru bir şekilde yaptıysanız, ribbon da oluşan ArcGIS for AutoCAD sekmesine tıkladığınızda karşınıza resimdeki gibi araçlar gelecektir.
Tek kötü olan şey ise AutoCAD i her açtığınızda NETLOAD komutunu kullanarak ArcGISForAutoCAD.dll kütüphanesini çağırmak zorunda olmanız. Eh ne yapalım, ne de olsa “o kadar kusur kadı kızında da olur” derler.
Tarayıcınız aşağıdaki videoyu açmıyor ise buraya tıklayarak ArcGIS for AutoCAD ile neler yapabileceğinizi anlatan video anlatımı izleyebilirsiniz.
