Surfer 8’de 2 ve 3 Boyutlu Harita Yapımı
Surfer 8 Programı, Golden Software Firması tarafından üretmiş olan, 2 ve 3 boyutlu kontur haritaları çizimi, blok diyagramlar, istenen bir bölgenin alan ve hacminin hesaplanması, kesit izi çizme, detay alan oluşturma işlemlerinde kullanılabilen bir yazılımdır. Genellikle maden mühendislerinin, maden yataklarını arazi üzerinde göstermek ve üç boyutlu arazi yapısını oluşturmak için kullandıkları bu programı bende, fotogrametri dersimizde arkadaşlarıma programı tanıtmak ve maden mühendisliğinde okuyan bir arkadaşımın projesini hazırlamasında yardımcı olmak için öğrendim. Programın kullanımı çok basit ve bir o kadar da anlaşılır. Öncelikle Surfer’da bir verinin 3-boyutlu olarak çizilebilmesi için her şeyden önce, X,Y,Z olarak adlandırılan 3-boyutlu veriye ihtiyaç vardır (Örneğin 1.kolon ENLEM, 2.kolon BOYLAM, 3.kolon YÜKSEKLİK gibi). Ayrıca, kontur diyagramları ve üç boyutlu yüzey haritaları hazırlamak için öncelikle Microsoft Excel’de hazırlayacağımız A,B,C sütunlarına araziden aldığımız x,y,z koordinatları aktarılır. Ardından Surfer programı açılır (Şekil 1).
Şekil-1
•1 Grid – Data menuleri takip edilir.
•2 Microsoft Excel’de hazırladığımız database dosyası seçilir.
•3 Açılan menuden Microsoft Excel’deki database dosyamızdaki sutunların programda hangi koordinatlara denk geleceği seçilir.

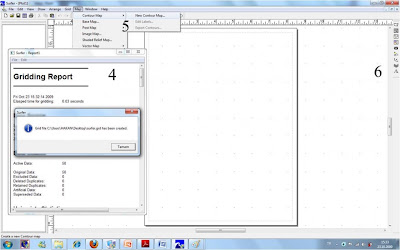

Şekil-2
•4. Program database üzerinde hesaplamalar yapar, ardından “tamam” diyerek onaylanır.
•5. Contour Map – New Contour Map… menuleri takip ederek (Şekil 2) kontur haritamızı programda çıkartılır.
•6. Programın sağ tarafında bulunan menulerden “3D Surface” tuşuna basılarak 3 boyutlu yüzey haritası çıkartılır.

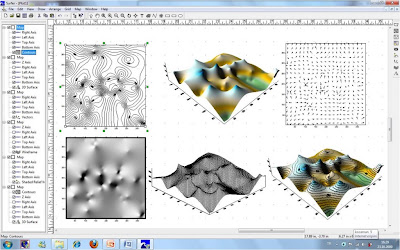

Şekil-3 Surfer Programı ile yapılan harita örnekleri.
Bunların yanısıra dileyen arkadaşlar, Surfer 8 programi ile ilgili örnek proje anlatım videosunu ve eğitim dökümanını aşağıdaki linklerden temin edebilirler.
https://www.dropbox.com/s/h10coj0wj8yd2d3/Surfer_8_Egitim_Dokumani.rar
06.08.2011 Tarihli Not: Birçok kullanıcının, sadece kendi çıkarları doğrultusunda göstermiş oldukları davranışlarından dolayı video anlatımlar şifre koruması altına alınmıştır. Belki bu sayede bilginin ne kadar değerli bir olgu olduğu gerçeği tekrar önem kazanır.
Surfer 8 Kullanımı from Hakan KOCAMAN on Vimeo.
1 Kasım 2009, KTÜ Trabzon
Posted: by Hakan KOCAMAN
Selamlar Hakan bey,
bu surfer8 in kullanımı için sizden daha detaylı bilgi almam mümkünmüdür. bazi arazi kesitlerinin çözümü için gerekli yardımı verirseniz size minnettar kalırım. eğer ilgilenirseniz. bana mail atmanız yeterlidir. sağlıcakla kalın….ii günler dilerim.
Hocam dökümanlar için çok ama çok teşekkür ederim. Saygılarımla,
anlatımın için teşekkürler hocam ben ısparta sdü jeofizik 3 sınıfta okuyorum. ben şuan surfer kullanmayı hiç görmedim. hocamız kendiniz surfer programını öğreneceksiniz dedi ve bize ödev verdi kesitleri çizmemizi ve harita çıkarmamızı istedi acaba biraz yardımcı olabilirmisiniz.. teşekkürler..
Hakan Bey, faydalı bir döküman hazırlamışsınız teşekkürler. Daha ayrıntılı ve meslektaşlarıma faydalı olacağını düşünerek, http://kisi.deu.edu.tr/orhan.polat/dersler.htm linkini ziyaret etmenizi öneririm. Grapher ve Surfer ile ilgili faydalı bilgiler mevcut. İyi çalışmalar…
@bayram Bey yazı içerisinde vermiş olduğum bağlantıda konu ile ilgili dökümanlar mevcut, @Murat Bey’in paylaşmış olduğu bağlantıdanda faydalanabilirsiniz. Her ikinizede çok teşekkür eder çalışmalarınızda başarılar dilerim.
15.01.2012 Tarihli Not:Uzun süredir şifre koruması altında olan video anlatımlar tekrar yayına açılmıştır.
Benim sıkıntım şimdi surfer içinde sheet oluştururken excell gibi bir sayfa var, orada A, B, C, D…. gibi sütunlar var. A,B,C sütununda x y z yazıyor sırasıyla, 6 profil ölçü aldık okulda alınan ölçüleri sheette 1.profil diyorum yazıyorum veriyi sonra diğer sütuna 2.profil diyip veriler giriyorum bu 6.profile kadar devam ediyor en son onu kaydediyorum. sonra Grid data diyip kaydettiğim .bln uzantılı dosyayı açıyorum fakat ekrana bi pencere geliyor x:column 1.profil A, y:column 2.profil B, z:column 3.profil C diye. Sadece bu üçü çıkıyor. fakat benim 6 profil ölçüm var onlarıda göstermesi lazım değil mi o açılan pencerede ? Şimdiden teşekkür ediyorum.
